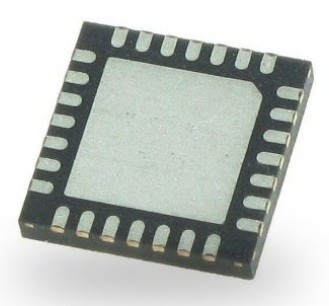

Μονάδα τριανταδυάμπιτο 3.3V συνεχές ρεύμα lqfp-64 μικροελεγκτών GD32F405RET6 Gigadevice MCU

GD32F405RET6 μονάδα MCU lqfp-64 μικροελεγκτών GD

Εισαγωγή

Η συσκευή GD32F405xx ανήκει στη γραμμή συνδετικότητας οικογένειας GD32 MCU. Είναι ένας νέος τριανταδυάμπιτος γενικής χρήσης μικροελεγκτής βασισμένος στον πυρήνα ARM® cortex®-M4 RISC με την καλύτερη αναλογία κόστος-απόδοσης από την άποψη της ενισχυμένης ικανότητας επεξεργασίας, της μειωμένης κατανάλωσης ισχύος και του περιφερειακού συνόλου. Ο πυρήνας cortex®-M4 χαρακτηρίζει μια μονάδα κινητής υποδιαστολής (FPU) που επιταχύνει τις ενιαίες διαδικασίες κινητής υποδιαστολής ακρίβειας math και υποστηρίζει όλους τις ενιαίους οδηγίες ακρίβειας ARM® και τους τύπους στοιχείων. Εφαρμόζει ένα πλήρες σύνολο οδηγιών DSP για να εξετάσει τις αγορές ελέγχου ψηφιακών σημάτων που απαιτούν ένα αποδοτικό, εύχρηστο μίγμα του ελέγχου και τις ικανότητες επεξεργασίας σήματος. Παρέχει επίσης μια μονάδα προστασίας μνήμης (MPU) και η ισχυρή τεχνολογία ιχνών για την ενισχυμένη ασφάλεια εφαρμογής και προηγμένος διορθώνει την υποστήριξη.

Η συσκευή GD32F405xx ενσωματώνει το ARM® cortex®-M4 που ο τριανταδυάμπιτος πυρήνας επεξεργαστών που λειτουργεί στη συχνότητα 168 MHZ με τις προσβάσεις μηδέν λάμψης περιμένει τα κράτη για να λάβει τη μέγιστη αποδοτικότητα. Παρέχει μέχρι τη αστραπιαία σκέψη -τσιπ 3072 KB και τη μνήμη 192 KB SRAM. Μια εκτενής σειρά ενισχυμένων I/Os και των περιφερειακών μονάδων σύνδεσε με δύο λεωφορεία APB. Οι συσκευές προσφέρουν σε μέχρι τρία 12 μπιτ 2.6M SPS ΠΑΧ, δύο 12 μπιτ DACs, μέχρι οκτώ γενικής χρήσης δεκαεξάμπιτα χρονόμετρα, δύο δεκαεξάμπιτα χρονόμετρα προωθώ-ελέγχου PWM, δύο τριανταδυάμπιτα γενικής χρήσης χρονόμετρα, και δύο δεκαεξάμπιτα βασικά χρονόμετρα, καθώς επίσης και τυποποιημένες και προηγμένες διεπαφές επικοινωνίας: μέχρι τρία SPIs, τρία I2Cs, τέσσερα USARTs και δύο UARTs, δύο I2Ss, δύο δοχεία, ένα SDIO, συσκευή USB/host/OTG FS και HS. Οι πρόσθετες περιφερειακές μονάδες ως διεπαφή ψηφιακών κάμερα (DCI) συμπεριλαμβάνονται.

Η συσκευή λειτουργεί από 2,6 στην παροχή ηλεκτρικού ρεύματος 3.6V και τη σειρά διαθέσιμης μέσα – θερμοκρασίας 40 έως +85 °C. Τρεις τρόποι αποταμίευσης δύναμης παρέχουν την ευελιξία για τη μέγιστη βελτιστοποίηση της κατανάλωσης ισχύος, μια ιδιαίτερα σημαντική εκτίμηση στις χαμηλής ισχύος εφαρμογές.

Τα ανωτέρω χαρακτηριστικά γνωρίσματα κάνουν τις συσκευές GD32F405xx κατάλληλες για ένα ευρύ φάσμα της διασύνδεσης και των προηγμένων εφαρμογών, ειδικά στις περιοχές όπως ο βιομηχανικός έλεγχος, τον καταναλωτή και το φορητό εξοπλισμό, τις ενσωματωμένες ενότητες, την ανθρώπινη διεπαφή μηχανών, την ασφάλεια και τα συστήματα συναγερμών, γραφική επίδειξη, αυτοκίνητη ναυσιπλοΐα, κηφήνας, IoT και ούτω καθεξής.
