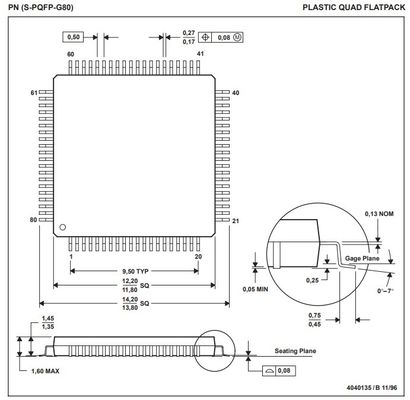

MSP430F5438AIZCAR ΔΕΚΑΕΞΆΜΠΙΤΟ ΠΑΧ MCU 256KB DMA UART/SPI/I2C 113-NFBGA -4 TJ

Χαρακτηριστικά γνωρίσματα για το MSP430F5438A

• Χαμηλή σειρά τάσης ανεφοδιασμού: 3.6 Β κάτω σε 1,8 Β
• Υπερβολικά χαμηλή κατανάλωση ισχύος
  • Ενεργός τρόπος (AM): όλο το σύστημα χρονομετρά ενεργά 230 µA/MHz σε 8 MHZ, 3,0 Β, εκτέλεση προγράμματος λάμψης (χαρακτηριστικά) 110 µA/MHz σε 8 MHZ, 3,0 Β, εκτέλεση προγράμματος RAM (χαρακτηριστική)
  • Εφεδρικός τρόπος (LPM3): σε πραγματικό χρόνο ρολόι (RTC) με το κρύσταλλο, το φύλακα, και τη λειτουργική, πλήρη διατήρηση RAM εποπτών ανεφοδιασμού, γρήγορο wakeup: 1.7 µA σε 2,2 Β, 2,1 µA στο χαρακτηριστικό) χαμηλής ισχύος ταλαντωτή 3,0 Β ((VLO), το γενικής χρήσης μετρητή, το φύλακα, και τη λειτουργική, πλήρη διατήρηση RAM εποπτών ανεφοδιασμού, γρήγορο wakeup: 1.2 µA σε 3,0 Β (χαρακτηριστικά)
  • Από τον τρόπο (LPM4): πλήρης διατήρηση RAM, λειτουργικό, γρήγορο wakeup εποπτών ανεφοδιασμού: 1.2 µA σε 3,0 Β (χαρακτηριστικά)
  • Τρόπος κλεισίματος (LPM4.5): 0,1 µA σε 3,0 Β (χαρακτηριστικά)
• Ξυπνήστε από τον εφεδρικό τρόπο σε 3,5 µs (χαρακτηριστικά)
• δεκαεξάμπιτη αρχιτεκτονική RISC
  • Εκτεταμένη μνήμη
  • Μέχρι το ρολόι συστημάτων 25-MHZ
• Εύκαμπτο δύναμη-διοικητικό σύστημα
  • Πλήρως ενσωματωμένο LDO με την προγραμματίσημη ρυθμισμένη τάση ανεφοδιασμού πυρήνων
  • Επίβλεψη, έλεγχος, και brownout τάσης ανεφοδιασμού
• Ενοποιημένο σύστημα ρολογιών
  • Βρόχος ελέγχου FLL για τη σταθεροποίηση συχνότητας
  • Χαμηλής ισχύος χαμηλής συχνότητας εσωτερική πηγή ρολογιών (VLO)
  • Χαμηλής συχνότητας τακτοποιημένη εσωτερική πηγή αναφοράς (REFO)
  • 32-kHz κρύσταλλα
  • Υψηλής συχνότητας κρύσταλλα μέχρι 32 MHZ
• το δεκαεξάμπιτο χρονόμετρο TA0, Timer_A με πέντε συλλαμβάνει/συγκρίνει τους καταλόγους
• το δεκαεξάμπιτο χρονόμετρο TA1, Timer_A με τρία συλλαμβάνει/συγκρίνει τους καταλόγους
• το δεκαεξάμπιτο χρονόμετρο TB0, Timer_B με επτά συλλαμβάνει/συγκρίνει τους καταλόγους σκιών
• Μέχρι τέσσερις καθολικές τμηματικές διεπαφές επικοινωνίας (USCIs)
  • USCI_A0, USCI_A1, USCI_A2, και USCI_A3 κάθε υποστήριξη:
    • Ενισχυμένο UART υποστηρίζει την αυτόματη ανίχνευση baud-ποσοστού
    • Κωδικοποιητής και αποκωδικοποιητής IrDA
    • Σύγχρονο SPI
  • USCI_B0, USCI_B1, USCI_B2, και USCI_B3 κάθε υποστήριξη:
    • Ι2C
    • Σύγχρονο SPI
• 12-κομμάτι αναλογικός σε ψηφιακό μετατροπέας (ΠΑΧ)
  • Εσωτερική αναφορά
  • Sample-and-hold
  • Χαρακτηριστικό γνώρισμα Autoscan
  • 14 εξωτερικά κανάλια, 2 εσωτερικά κανάλια
• Ο πολλαπλασιαστής υλικού υποστηρίζει τις τριανταδυάμπιτες διαδικασίες
• Τμηματικός επί του προγραμματισμού, καμία εξωτερική τάση προγραμματισμού που απαιτείται
• 3-κανάλι εσωτερικό DMA
• Βασικό χρονόμετρο με το χαρακτηριστικό γνώρισμα RTC
• Η σύγκριση συσκευών συνοψίζει τα διαθέσιμα οικογενειακά μέλη

Περιγραφή για το MSP430F5438A

Η οικογένεια Tj MSP των μικροελεγκτών εξαιρετικά-χαμηλός-δύναμης αποτελείται από διάφορες συσκευές που χαρακτηρίζουν τα διαφορετικά σύνολα περιφερειακών μονάδων που στοχεύουν για τις διάφορες εφαρμογές. Η αρχιτεκτονική, που συνδυάζεται με τους εκτενείς χαμηλής ισχύος τρόπους, βελτιστοποιείται για να επιτύχει την εκτεταμένη διάρκεια ζωής μπαταρίας στις φορητές εφαρμογές μέτρησης. Η συσκευή χαρακτηρίζει ένα ισχυρό δεκαεξάμπιτο RISC ΚΜΕ, τους δεκαεξάμπιτους καταλόγους, και τις σταθερές γεννήτριες που συμβάλλουν στη μέγιστη αποδοτικότητα κώδικα. Ψηφιακά - ο ελεγχόμενος ταλαντωτής (DCO) επιτρέπει τη συσκευή ξυπνήστε από τους χαμηλής ισχύος τρόπους στον ενεργό τρόπο σε 3,5 µs (χαρακτηριστικά).

Οι σειρές MSP430F543xA και MSP430F541xA είναι διαμορφώσεις μικροελεγκτών με τρία δεκαεξάμπιτα χρονόμετρα, ένα υψηλής απόδοσης 12 μπιτ ΠΑΧ, μέχρι τέσσερα USCIs, ένας πολλαπλασιαστής υλικού, DMA, μια ενότητα RTC με ικανότητες συναγερμών, και μέχρι 87 I/O καρφίτσες.

Για τις πλήρεις περιγραφές ενότητας, δείτε τον οδηγό του οικογενειακού χρήστη MSP430F5xx και MSP430F6xx.
